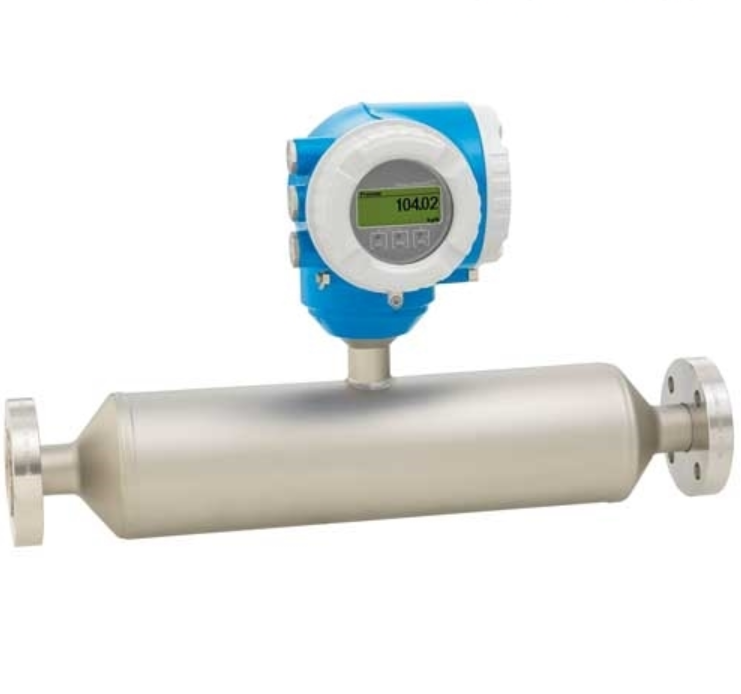

8I3B08,8I3B15,8I3B16-質量流量計I300

8I3B08,8I3B15,8I3B16-質量流量計I300

同時進行在線粘度測量和流量測量，搭配操作簡便的一體式變送器

Promass I 采用單直管設計，進行在線粘度測量的同時，可完成質量流量、密度和溫度測量。Promass I 300 配備一體式變送器，在操作和系統集成方面提供了高度的靈活性：單端訪問、遠程顯示、多種通信方式。Heartbeat Technology（心跳技術）始終確保合規性和過程安全性。

優勢

節能：通徑結構設計保證*小壓損

較少過程測量點：多參數測量(流量、密度、溫度)

節省安裝空間：無前/后直管段長度要求

完整查看過程信息和診斷信息：提供多種用戶自定義輸入/輸出組合方式和現場總線

降低復雜性和多樣性：用戶自定義輸入/輸出功能

自帶驗證功能：內置Heartbeat Technology (心跳技術)

應用領域

測量原理不受流體物理特性的影響(例如：粘度和密度)。

在低壓損要求和敏感性流體測量應用中進行液體和氣體測量。

8I3B08,8I3B15,8I3B16-質量流量計I300

儀表特點

自排空的單直管測量系統

TMB 技術

測量管材質：鈦

一體式雙腔室外殼，*多帶3路輸入/輸出

背光顯示、觸摸鍵控制和WLAN訪問

提供分離型顯示單元

特征和規格

液體

密度

粘度

Density/Concentration

氣體

測量原理

科里奧利質量流量

產品標題

同時進行在線粘度測量和流量測量，搭配操作簡便的一體式變送器。在低壓損要求和敏感性流體測量應用中進行液體和氣體測量。

傳感器特點

節能：通徑結構設計，壓損*小。更少的過程測量點：多變量測量（流量、密度、溫度）。所需安裝空間小：無前后直管段長度要求。單直管系統，易清洗。采用TMB技術。

變送器特點

提供完整的過程信息和診斷信息：多種用戶自行組合的I/O接口和現場總線。降低了復雜性和可變性：用戶自定義I/O接口。自校驗：Heartbeat Technology（心跳技術）。緊湊的雙腔室外殼，*多允許連接3路輸入/輸出。背光顯示，按鍵操作和WLAN訪問。

公稱口徑范圍

DN 8...80 (?...3")

接液部件材質

測量管：9級鈦

連接部件：2級鈦

測量變量

質量流量、密度、溫度、體積流量、校正體積流量、參考密度、濃度、粘度

*大測量誤差

質量流量（液體）：±0.10 %

體積流量（液體）：±0.10 %

質量流量（氣體）：±0.50 %

密度（液體）：±0.0005 g/cm3

測量范圍

0...180 000 kg/h (0...6600 lb/min)

*大過程壓力

PN 100，Cl. 600，63K

介質溫度范圍

–50...+150 °C (–58...+302 °F)

環境溫度范圍

標準：–40...+60 °C (–40...+140 °F)

可選：–50...+60 °C (–58...+140 °F)

傳感器外殼材質

1.4301/1.4307 (304L)，耐腐蝕

變送器外殼材質

帶鋁合金AlSi10Mg涂層：1.4409 (CF3M)，類似316L；不銹鋼或衛生型變送器外殼

防護等級

IP66/67，type 4X

IP69

顯示/操作

四行背光顯示，觸摸鍵操作（外部操作）

通過現場顯示屏和調試軟件設置

提供分離型顯示單元

輸出

3路輸出：

4...20 mA HART（有源/無源）

4...20 mA（有源/無源）

脈沖/頻率/開關量輸出（有源/無源）

繼電器輸出

輸入

狀態輸入

4...20 mA輸入

數字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

電源

24 VDC

100...230 VAC

100...230 VAC / 24 VDC（非危險區）

防爆認證

ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC

產品安全性

CE認證、C-tick認證、EAC認證

功能安全性

功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用

計量認證和證書

在認證標定裝置上執行標定（符合ISO/IEC 17025標準）

Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TüV認證）

壓力認證和證書

PED、CRN

材料證書

3.1材料證書

衛生型認證和證書

3-A、EHEDG

質量流量計 I 300, 8I3B08, DN08 3/8"

質量流量計 I 300, 8I3B15, DN15 1/2"

質量流量計 I 300, 8I3B16, DN15 1/2" FB

質量流量計 I 300, 8I3B25, DN25 1"

質量流量計 I 300, 8I3B26, DN25 1" FB

質量流量計 I 300, 8I3B40, DN40 1 1/2"

質量流量計 I 300, 8I3B41, DN40 1 1/2" FB

質量流量計 I 300, 8I3B50, DN50 2"

質量流量計 I 300, 8I3B51, DN50 2" FB

質量流量計 I 300, 8I3B80, DN80 3"
