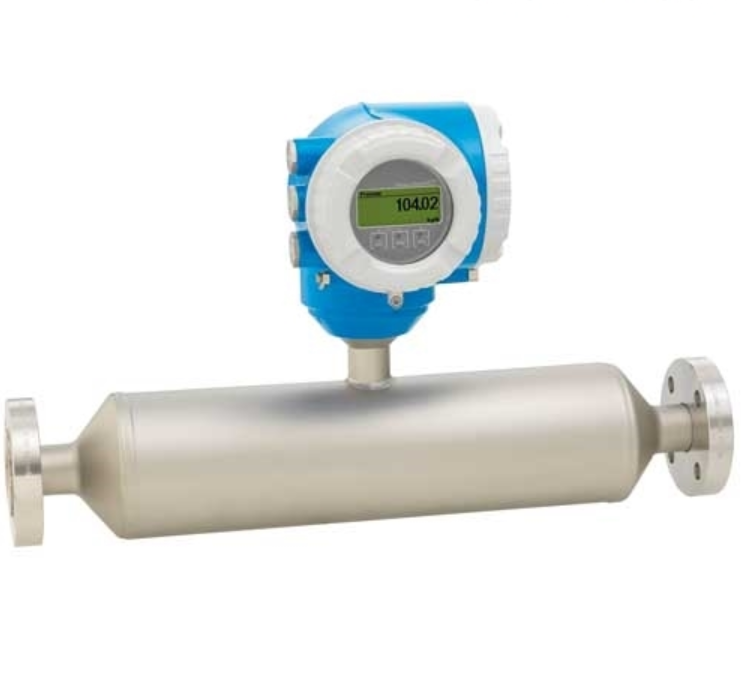

8F3B40,8F3B50F,8F3B80-質量流量計F300

8F3B40,8F3B50F,8F3B80-質量流量計F300

Premium高精度流量計，堅固耐用，搭配操作簡便的一體式變送器

Promass F是經驗證的高精度傳感器。不受波動和惡劣環境的影響，應用廣泛。與一體式變送器配套使用，Promass F 300操作靈活，系統集成便捷：在儀表的同一側接線、遠程顯示和改進的連接方式。Heartbeat Technology 心跳技術能夠確保測量的可靠性，并延長校準周期。

8F3B40,8F3B50F,8F3B80-質量流量計F300

優勢

過程安全性：不受波動和惡劣工況的影響

較少過程測量點：多參數測量(流量、密度、溫度)

節省安裝空間：無前/后直管段長度要求

完整查看過程信息和診斷信息：提供多種用戶自定義輸入/輸出組合方式和現場總線

降低復雜性和多樣性：用戶自定義輸入/輸出功能

自帶驗證功能：內置Heartbeat Technology (心跳技術)

應用領域

測量原理不受流體物理特性的影響(例如：粘度和密度)。

在變化的苛刻工況條件下進行液體和氣體測量，具有測量性能。

儀表特點

質量流量測量誤差：±0.05 % (PremiumCal)

介質溫度：-196...350 °C (-320...662 °F)

標稱口徑：DN 8...250 (3/8...10")

一體式雙腔室外殼，*多帶3路輸入/輸出

背光顯示、觸摸鍵控制和WLAN訪問

提供分離型顯示單元

特征和規格

蒸汽

氣體

Density/Concentration

密度

液體

測量原理

科里奧利質量流量

產品標題

Premium高精度流量計，堅固耐用，搭配操作簡便的一體式變送器。在變化的苛刻工況條件下進行液體和氣體測量，具有測量性能。

傳感器特點

過程安全性：不受波動和嚴苛工況的影響。更少的過程測量點：多變量測量（流量、密度、溫度）。所需安裝空間小：無前后直管段長度要求。質量流量測量誤差：±0.05 %（PremiumCal）。介質溫度：-196...350 °C (-320...662 °F)。

變送器特點

提供完整的過程信息和診斷信息：多種用戶自行組合的I/O接口和現場總線。降低復雜性和多樣性：允許用戶自定義輸入/輸出功能。自校驗：Heartbeat Technology（心跳技術）。緊湊的雙腔室外殼，*多允許連接3路輸入/輸出。背光顯示，觸摸鍵操作和WLAN訪問。

公稱口徑范圍

DN 8...250 (?...10")

接液部件材質

測量管：1.4539 (904L)、1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金

連接部分：1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金、1.4301 (F304)

測量變量

質量流量、密度、溫度、體積流量、校正體積流量、參考密度、濃度

*大測量誤差

質量流量（液體）：±0.10 %（標準）、0.05 %（可選）

體積流量（液體）：±0.10 %

質量流量（氣體）：±0.35 %

密度（液體）：±0.0005 g/cm3

測量范圍

0...2 200 000 kg/h (0...80 840 lb/min)

*大過程壓力

PN 100，Cl. 600，63K

介質溫度范圍

標準型：–50...+150 °C (–58…+302 °F)

可選：–50...+240 °C (–58…+464 °F)

高溫型：–50...+350 °C (–58…+662 °F)

可選：–196...+150 °C (–320...+302 °F)

環境溫度范圍

標準：–40...+60 °C (–40...+140 °F)

可選：–50...+60 °C (–58...+140 °F)

傳感器外殼材質

標準：1.4301 (304)

可選：1.4404 (316/316L)

變送器外殼材質

帶鋁合金AlSi10Mg涂層：1.4409 (CF3M)，類似316L；不銹鋼或衛生型變送器外殼

防護等級

一體式儀表：IP66/67, type 4X

外接WLAN天線：IP67

IP69

顯示/操作

四行背光顯示，觸摸鍵操作（外部操作）

通過現場顯示屏和調試軟件設置

提供分離型顯示單元

輸出

3路輸出：

4...20 mA HART（有源/無源）

4...20 mA WirelessHART

4...20 mA（有源/無源）

脈沖/頻率/開關量輸出（有源/無源）

雙脈沖輸出（有源/無源）

繼電器輸出

輸入

狀態輸入

4...20 mA輸入

數字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

電源

24 VDC

100...230 VAC

100...230 VAC / 24 VDC（非危險區）

防爆認證

ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC

產品安全性

CE認證、C-tick認證、EAC認證

功能安全性

功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用

計量認證和證書

在認證標定裝置上執行標定（符合ISO/IEC 17025標準）

Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TüV認證）

MI-005非水液體（碳水化合物、低溫液體）

NTEP（非水液體、LPG、低溫液體）

船級認證和證書

LR approval, DNV GL approval, ABS approval, BV approval

壓力認證和證書

PED、CRN、AD 2000

材料證書

3.1材料證書

NACE MR0175/MR0103，PMI，焊接測試遵循EN ISO、ASME、NORSOK標準

衛生型認證和證書

3-A、EHEDG

質量流量計 F 300, 8F3B08, DN08 3/8"

質量流量計 F 300, 8F3B15, DN15 1/2"

質量流量計 F 300, 8F3B1F, DN150 6"

質量流量計 F 300, 8F3B1H, DN100 4"

質量流量計 F 300, 8F3B25, DN25 1"

質量流量計 F 300, 8F3B2F, DN250 10"

質量流量計 F 300, 8F3B40, DN40 1 1/2"

質量流量計 F 300, 8F3B50, DN50 2"

質量流量計 F 300, 8F3B80, DN80 3"
